Midea klímák írányítása Loxone-nal

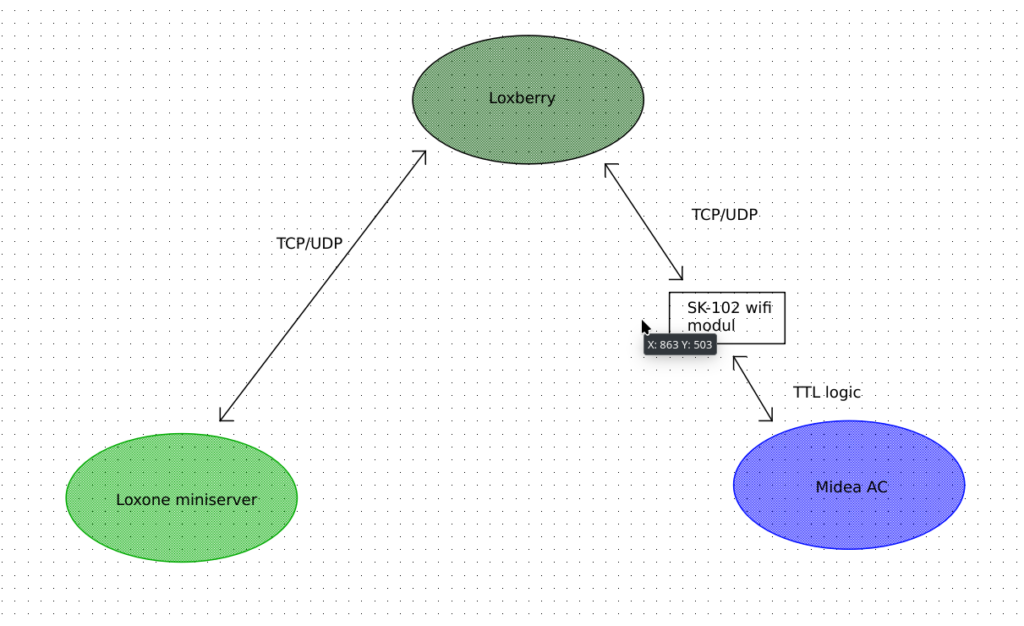

Működése röviden:
A loxone miniszerver küld egy HTTP parancsot(benne a vezérléshez szükséges adatokkal) a Loxberry-nek, ami fogaja és egy „plugin” segítségével továbbítja a klímának.
Ez egy UDP kapcsolat, a Loxone kér/vagy küld adatokat, a klíma válaszol/megcsinálja azt.

Ezek az adatok belső hálózaton közlekednek, így ha nincsen kapcsolat a „világgal” akkor is vezérelhető marad a beltéri. Úgy tapasztaltam hogy ez a módszer stabilabb mint bármelyik gyári mobil applikáció. Néha lehetnek vele apróbb gondok (példáúl ha a Midea megbabrálja a kommunikációt a szerver és a Wifi modul között), de mindig gyorsan javítják, fejlesztik és rendszeresen karban van tartva ez a plugin.

Részletes leírás

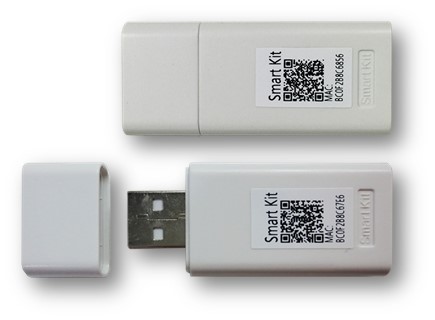

Ez egy ESP-8266 modul ami egy soros porton(UART) keresztül kommunikál az AC beltéri egységével.
Adat tárolásra képtelen az eszköz ezért egy „külső” szervernek(Németország) küldi az adatokat. Így a berendezés csak akkor működik megfelelően ha van kapcsolat ezzel a szerverrel.
Bővebb információk

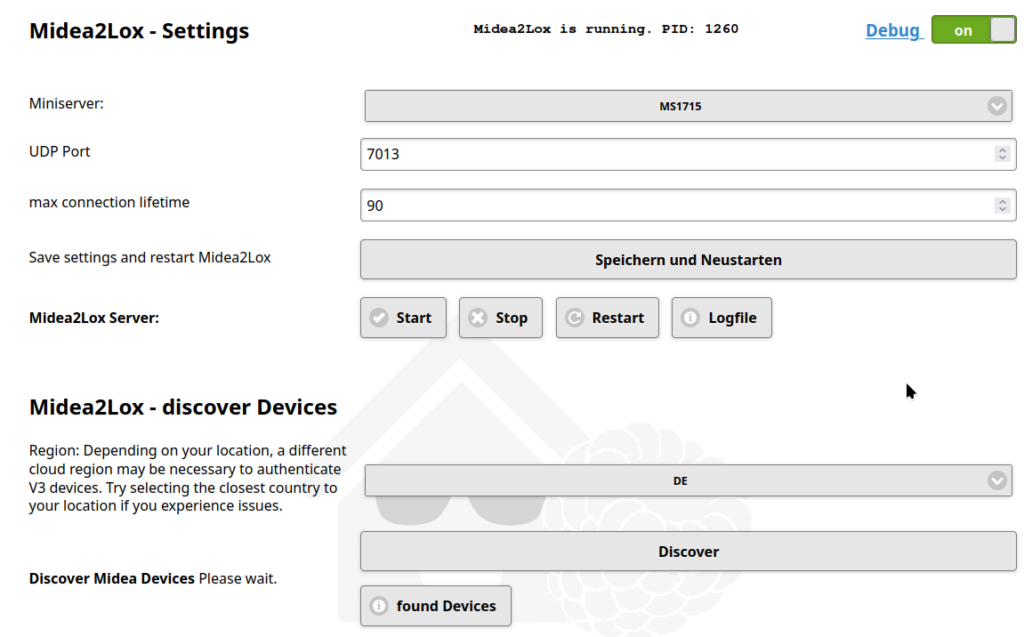

A plugin így néz ki.
Funkciói közé tartozik a klíma berendezések megkeresése a hálózaton, illetve a megtaláltakat megtekinthetjük.





Kivitelezés leírása

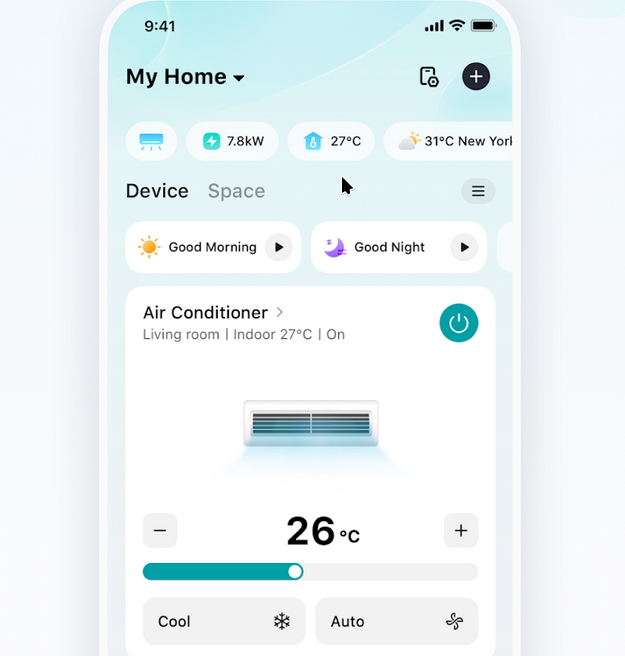

1. A beltéri egységeket hozzá kell adni SmartHome applikációhoz.

Ezt nem részletezném.

Ez csak azért kell hogy a „WIFI modult” a helyi hálózathoz csatlakoztassuk. Későbbiekben nem lesz szükség az aplikációra.

2. Plugin telepítése a Loxberry-n, majd adjuk meg a 7013 UDP portot és a leközelebbi szervert(DE). Ezután elindíthatjuk a „Discover” gombal a keresést, a megtalált eszközöket a „found Devices” alatt találhatók.
Elindíthatjuk a szervert (ha jó minden akkor megjelenik a PID folyamat).

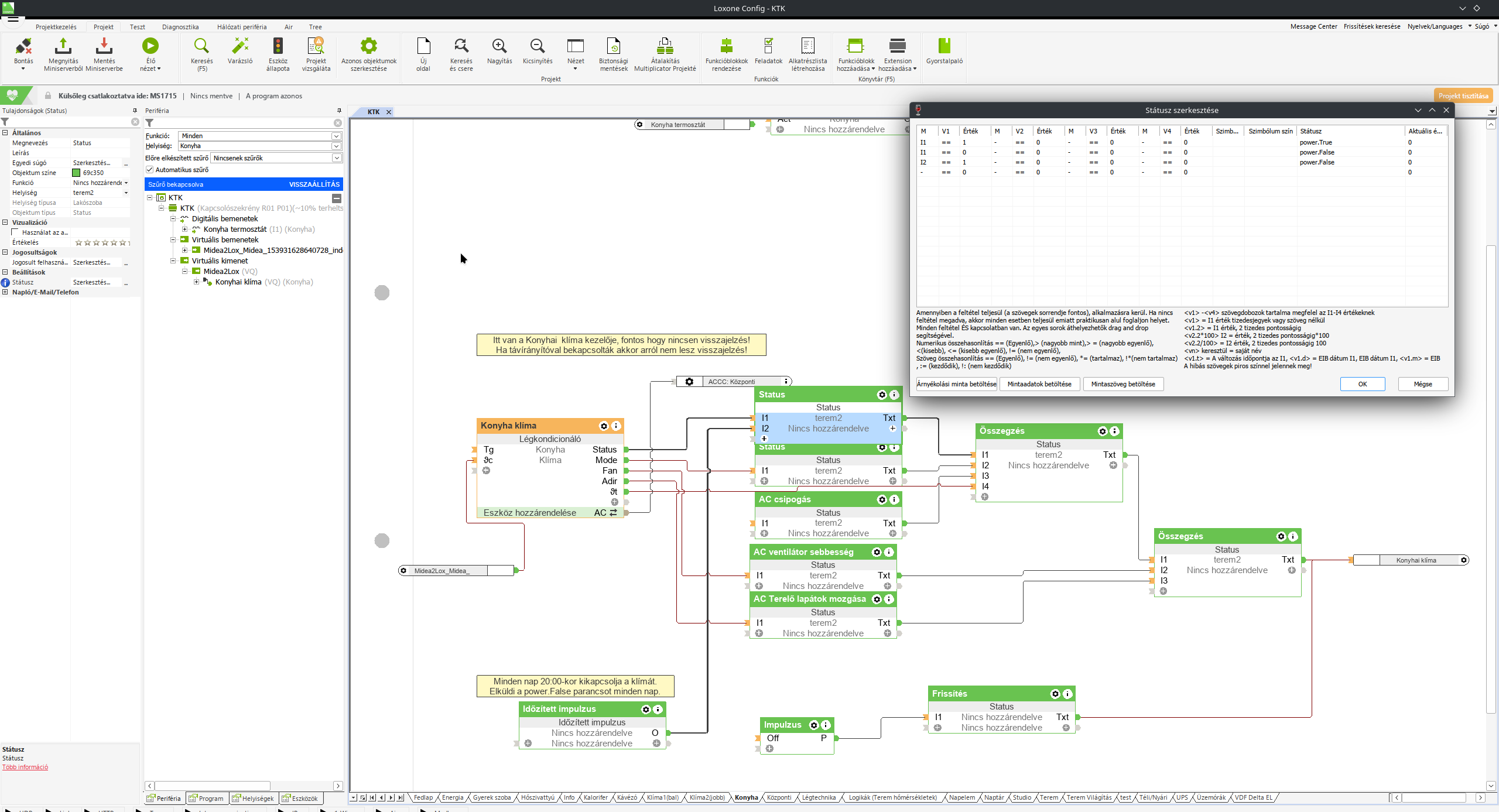

3. Loxone config szerkesztése
-Adjunk hozzá egy virtuális kimenetet, ami a Loxberry hez vezet.pl: dev/udp/10.10.10.95/7013
-Adjunk hozzá egy virtuális parancsot. Parancs BE állapotban: pl:<v> 152832116647970
-A Midea2Lox plugin leírásából le lehet tölteni a sample_config-ot és ez alapján lehet tanulmányozni a loxone configot.
