Loxone és Midea hőszivattyú modbus összekötése
Mi kell hozzá:
- Miniserver
- Modbus bővítő
- Midea hőszívattyú
- 120 Ohm ellenállás
- Csavart érpárú kábel
Az Eszközök RS-458 (Modbus) kommunikációt használnak. Fontos hogy csavart érpárú kábelt használjunk főleg ha az eszközök távol vannak egymástól.
Illetve az utolsó eszközhöz kössök be a 120 Ohm záró ellenálást, ezzel sok kommunikációs anomálíát küszöbölünk ki.
Bekötés és Címzések

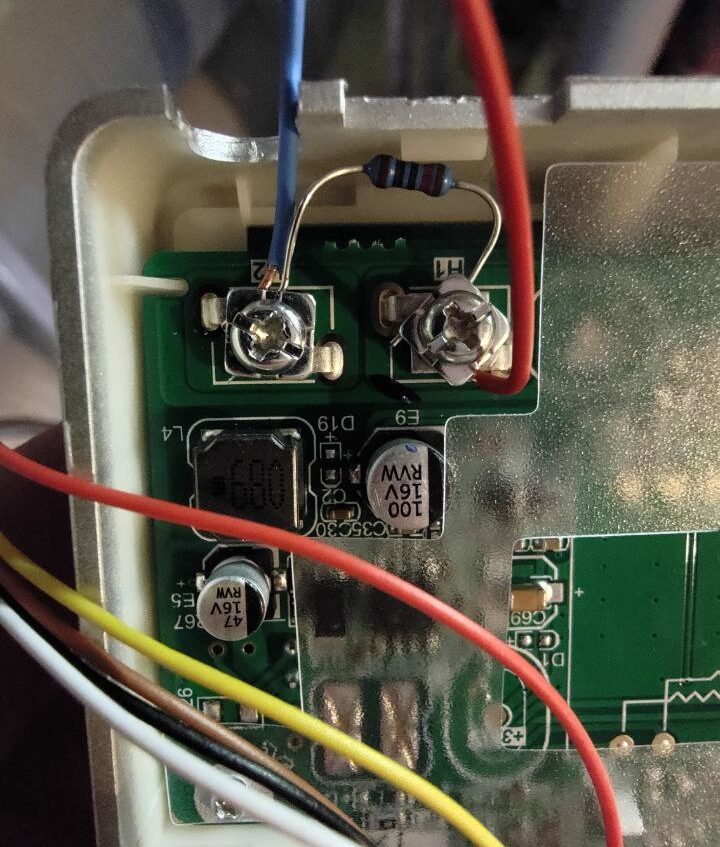

A Hőszívattyú oldalon a KJRH-120F
távszabályzóba kell bekötni a H1 és a H2 pontokra.
Én ide köttöttem be 120 Ohm-os ellenálást.
A kábelezésre J-Y(ST)Y 2x2x0,8 mm2 tipusú kábelt használtam.
Modbus bekötés:
- B- == H1
- A+ == H2
Fontos hogy a hőszivattyúban is van egy H1 és H2 bekötési lehetőség ,de ha ide kötöd be akkor NEM FOG MŰKÖDNI!!!

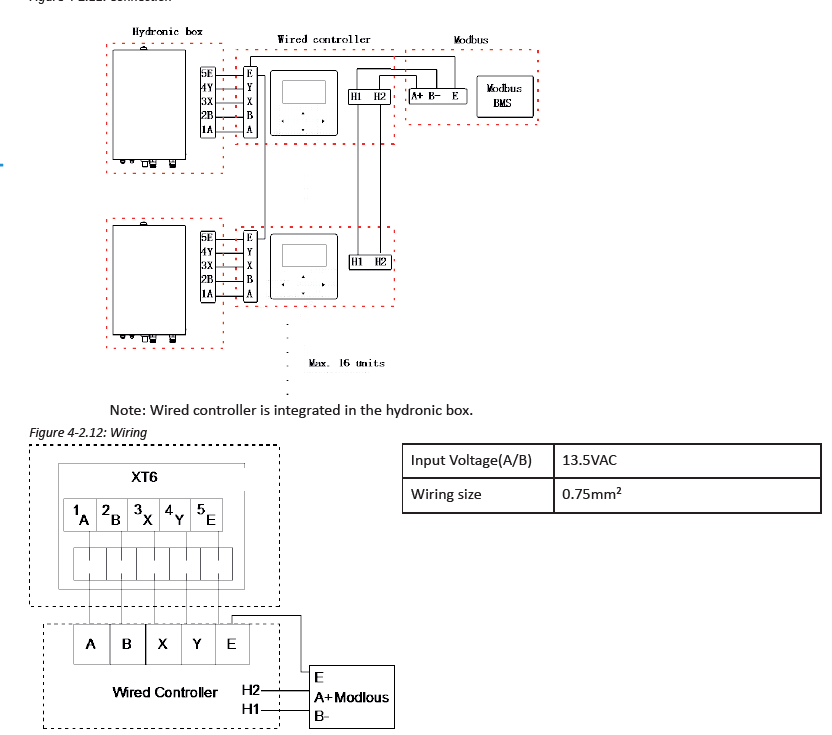

Ezek a csatlakozási pontok több Midea hőszívattyú összekötésére szolgálnak. Amelyek RS485 kommunikálnka egymással.

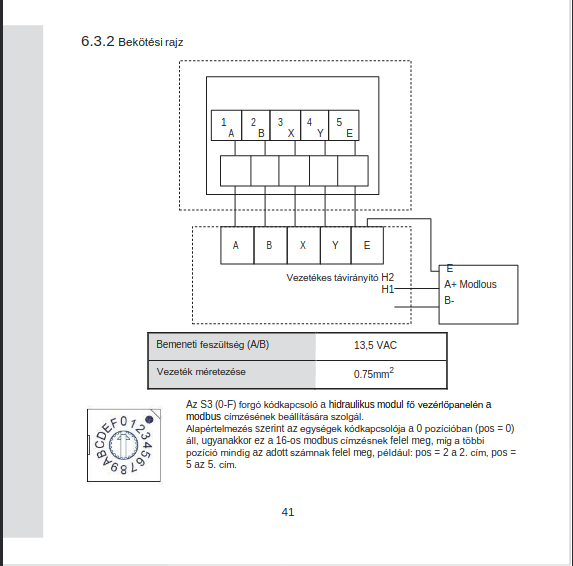

Itt van egy leírás az eszköz címezéséhez.
A modbus címek itt találhatók: KJRH-120F
Itt leírja hogyan tudunk eszközcímet válaszatani a kódkapcsolóval.

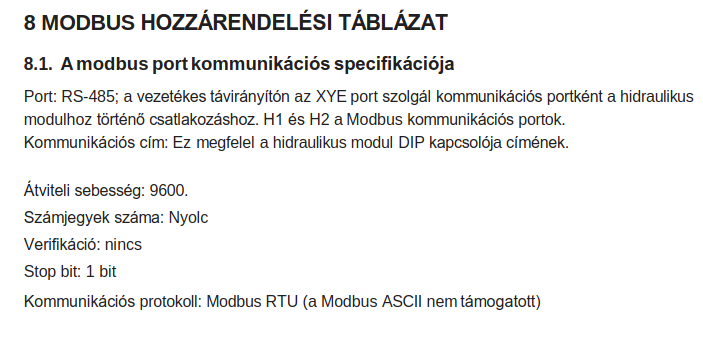

A Hőszivattyú csak ezekkel a Modbus beállításokkal tud működni. Így ha több eszközt szeretnénk egy Modbus extension-ra kötni akkor ezt a beállítást kell megadni midegyiknek.
Konfiguráció
Én a kódkapcsolón az 1 -es címet adtam meg az eszköznek.

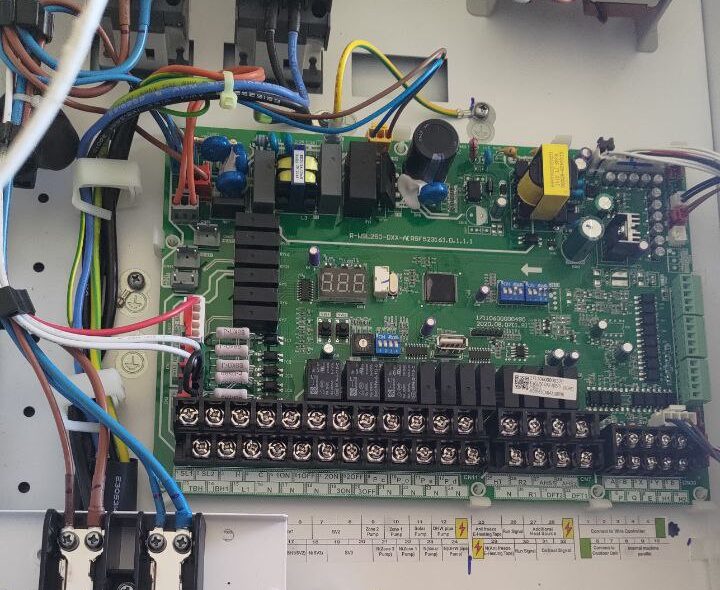

A Hidraulikus modul panelján van a kódkapcsoló!

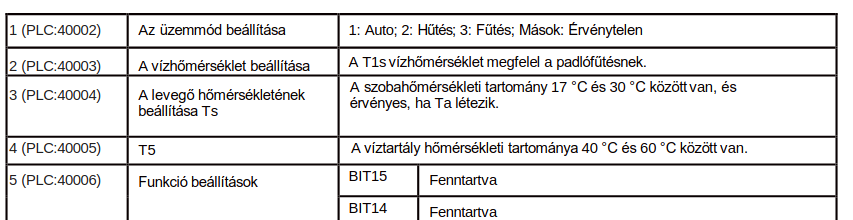

A táblázat első oszlopa a Regiszter címek. (Itt kettő is szerepel ,de a Loxone-ban az elsőt kell megadni.)
Láthatjuk hogy az 1-es címen üzemmódot választhatunk , a 2-es címen pedig a vízhőmérsékletet állíthatjuk.
Az eszköz KI és BE kapcsolását nem találtam a leírásban ,így azt nem tudom hogy lehetséges Ki vagy BE kapcsolni Modbus-al.(Ha valaki tudja milyen cínem lehetséges ,kérem jelezze.)

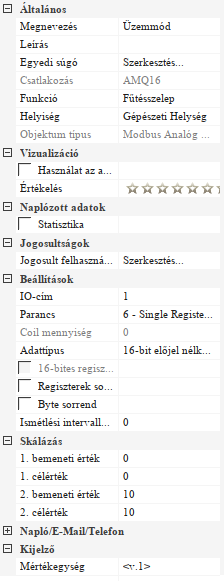

A Loxone configban a regiszter címet az IO-címhez kell beírni.
A dokumentáció írja hogy 03H vagy 06H lehet kéréseket índítani.
